加工軸類專用2000噸臥式液壓機產品介紹

責任編輯：[m.baizetrading.com]人氣：-發表時間：2021-11-20

加工軸類專用2000噸臥式液壓機適用于火車、地鐵輪對沖壓和電機轉子裝配，能很好地適應現有輪對和制動盤的裝配操作。我公司具有成熟的設備制造技術和經驗，并能提供裝配過程，加工軸類專用2000噸臥式液壓機采用自動控制技術和測量技術，使兩個車輪和制動盤不分別轉動，無需轉動兩次頭即可完成自動化，同時按壓壓輪兩側。

加工軸類專用2000噸臥式液壓機，包括液壓機，所述液壓機的內部上下兩端分別固接有液壓桿和工作臺，所述工作臺的上表面前后兩側分別固接有第一擋板和第二擋板，所述第一擋板的外壁滑動連接有滑桿，所述滑桿的外壁一端固接有擋桿，所述滑桿的外壁套接有壓縮彈簧.該汽車橋殼軸類零件用液壓機，通過在工作臺的上方進行卡接第一擋板和第二擋板，有效的方便于隨時對其進行拆卸，同時通過轉動螺桿帶動頂板進行移動，配合拉動滑桿對壓縮彈簧進行擠壓，有效的可以對工件進行固定，加大了對工件加工時候的穩定性，而且該結構簡潔，操作簡單，大大的加強了加工軸類專用2000噸臥式液壓機的使用效率，且滿足了用戶的使用需求.

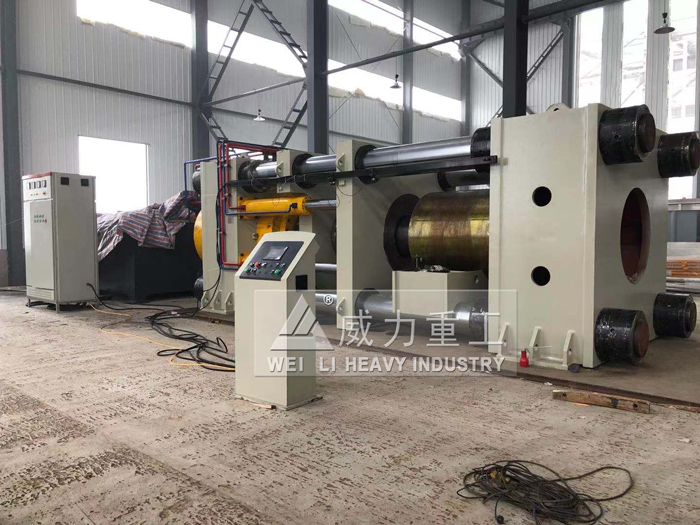

2000噸臥式液壓機生產廠家

加工軸類專用2000噸臥式液壓機設備結構：

加工軸類專用2000噸臥式液壓機由前固定梁裝置、活動梁裝置、后支架、支柱、底座、伺服支撐裝置、主油缸裝置、液壓系統、電子控制系統、工裝等組成。

3.1、主機部分

主機部分由前固定梁、后支架和活動梁由兩根立柱支撐和固定組成。

1、主動梁和后支撐U側開口側，為了便于軸承、套筒、輪子、軸的壓緊和拆卸，其U開口尺寸根據工件的尺寸滿足最小尺寸要求;通過不同直徑的組合，實現了各種軸、齒輪、軸套、軸箱和特殊零件的壓力和拆卸;采用優質鋼板焊接，使整體應力消除后退火，確保耐久性和穩定性;

2、立柱設計成長圓柱形，下面的部分用等距環形槽加工;活動梁由行星擺線減速器驅動，根據軸類零件壓力載荷的要求，可移動梁在兩導軌的基礎上移動;活動梁的右側裝有液壓自動剪刀式夾持機構，在環槽中使用鐵卡，定位、承壓和拆卸壓力，以滿足不同長度工件的壓拆作業;

3、前固定梁裝有工作油缸，油缸內的活塞由油壓驅動，活塞位移由位移傳感器檢測，并可在工業計算機上顯示，活塞運動的距離也可用指針的刻度來表示;在導軸上，活塞的極限位置和回行程由兩個行程開關控制，活塞桿的前端裝有特殊設計的延長塊機構，加長塊可以根據直徑的大小進行伸縮調節;

4、加工軸類專用2000噸臥式液壓機底座上安裝兩個伺服支架，以支撐各種車輪和車軸，支撐托架由托架體、行走輪、手動螺桿螺母提升裝置和V塊組成，車輪軸由兩組V型支撐架支撐;在加載之前，主軸中心線和主缸活塞桿中心線的校正是同心的。裝載時，兩組托架隨車輪軸線移動，方便經濟;

5、固定梁和后支架是鑄鋼和鋼板焊接結構，底盤是鋼板和鋼焊接結構，消除了內應力的退火處理，并給出了退火曲線;

6、油缸由缸體、柱塞桿、密封元件和導向機構組成。

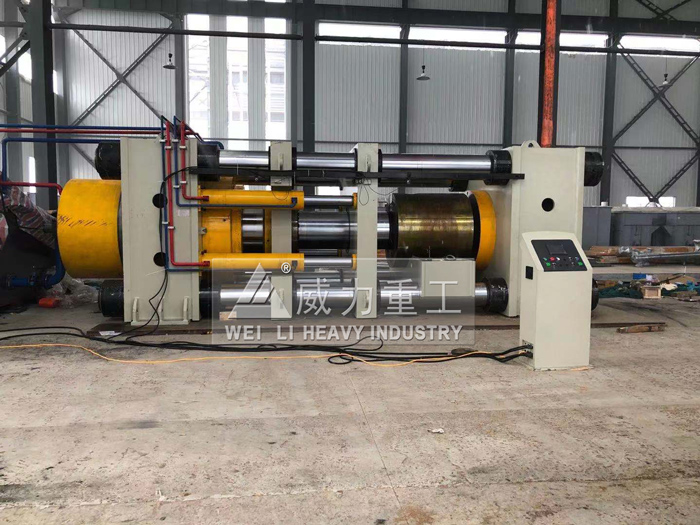

加工軸類專用四柱液壓機

3.2、液壓系統

加工軸類專用2000噸臥式液壓機液壓系統由油箱、油泵電機、油泵、集成塊、液壓閥、壓力傳感器、壓力表、過濾器、管道等組成，所有的液壓元件都安裝在油箱上。

1、液壓系統由電機驅動高壓泵產生能量，驅動液壓機實現快進、快退等功能;

2、為了適應各種軸類零件的不同安裝和拆卸力，該系統具有壓力傳感器和壓力調節閥，并通過調速閥調節壓緊速度;

3、加工軸類專用2000噸臥式液壓機液壓系統和電控系統的聯合控制，可保證各部件的壓裝和拆卸，安裝在油站上的壓力傳感器實時檢測輪軸的加載力，并在工業計算機上顯示出來，可進行實時監控;

4、液壓系統的輸入輸出端口均配有相應的檢測點，便于維護和故障檢測，該過濾器配備有自動報警和故障排除的發送裝置，該系統設計充分考慮了效率和能量;

5、油箱和油缸采用優質無縫鋼管在一起，根據軸類專用液壓機的安裝位置進行相應調整;

6、液壓泵站按GB366-863《液壓系統通用技術條件》生產。
